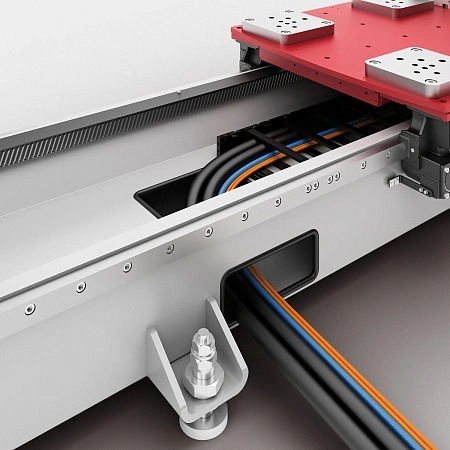

Линейные осевые модули с зубчато-реечной передачей получили широкое применение в сварке, плазменной резке, механической обработке, литье, упаковке и других сферах. Линейные оси роботов Trackmotion хорошо зарекомендовали себя в логистике, авиакосмической и автомобильной промышленности. Благодаря широкой гамме типоразмеров мы можем предложить оптимальную линейную ось для любого типа роботов. Плиты кареток, редуктора и гибкие кабель-каналы подбирают индивидуально в зависимости от типа робота и сферы применения. Наши специалисты помогут Вам подобрать подходящую конфигурацию оси и электродвигателя.

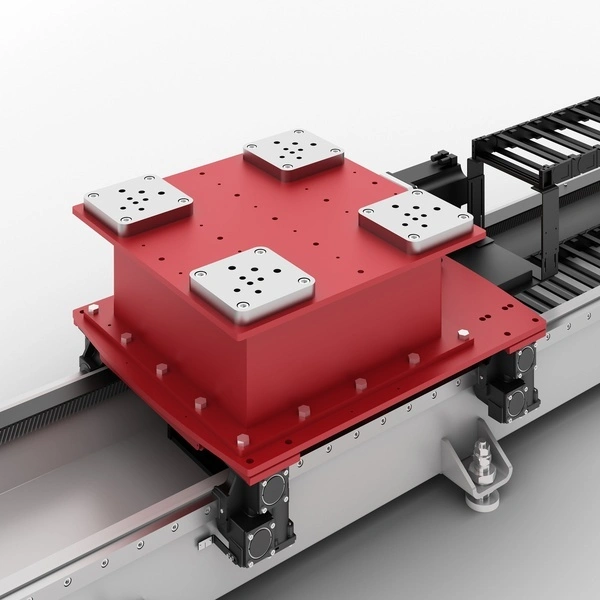

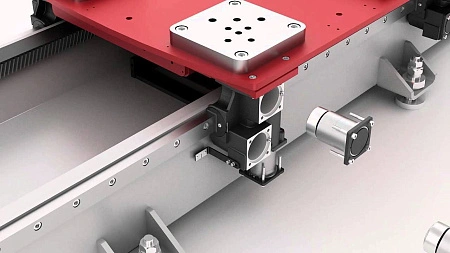

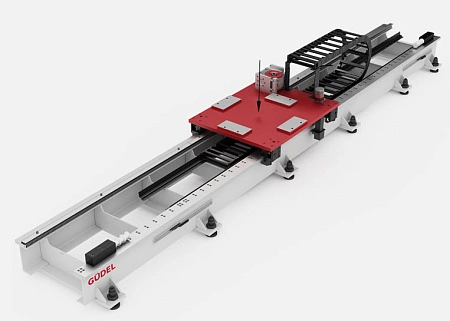

Модули GÜDEL Trackmotion TMF не чувствительны к загрязнениям и отличаются жесткостью конструкции за счет системы направляющих и роликов. Закрытый каркас из стального профиля оптимально воспринимает нагрузки на направляющие, и тем самым достигается исключительная плавность и бесшумность хода. Оси производятся в виде отдельных сегментов, которые можно комбинировать для получения любой полезной длины рабочего хода до 100 метров.

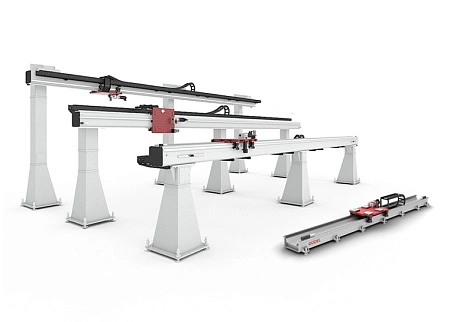

В «потолочном» исполнении подвесной модуль Trackmotion TMO-C расположен непосредственно над рабочей зоной шарнирного робота. Такое расположение создает максимальную рабочую зону над горизонтальной поверхностью и обеспечивает оптимальный доступ к технологическим процессам с доступом сверху.
«Настенный» монтаж оптимален для помещений с ограниченной высотой потолка. Основная рабочая зона находится по сторонам и под модулем TMO-W. При таком исполнении робот имеет доступ сбоку и сверху даже при ограниченной высоте потолка помещения.
Исполнение на стойках (TMO-E) является модификацией классической напольной модели (TMF). Поднятый над уровнем пола модуль на стойках позволяет использовать производственные площади значительно эффективнее и обеспечивает оптимальный доступ к процессам и оборудованию.
Линейные оси Trackmotion могут эксплуатироваться без роботов для перемещения грузов массой от 100 кг до 10 т.
