Технологический процесс
- Оператор робота размещает коробки и приемники коллектора на поворотном столе (в первой рабочей зоне), каждую деталь в отдельный отсек в однозначно ориентированном положении, затем разворачивает стол на 180° и начинает размещать коробки и приемники во второй рабочей зоне.
- Сборочный робот, выполняет захват и перемещение коробки коллектора со стола-накопителя на сварочный стол, на котором предусмотрены два установочных места для однозначного позиционирования коробки коллектора относительно сварочного стола.
- Сборочный робот выполняет захват приемника коллектора со стола-накопителя и устанавливает его на коробку коллектора в строго определенное место с точностью ±0,5 мм.
- В этот момент сварочный робот выполняет прихватку с одной стороны приемника коллектора.
- Сборочный робот отпускает деталь и перемещается ко второму рабочему месту сварочного стола, где находится уже полностью сваренная деталь. Сборочный робот выполняет захват готовой детали и перемещает её с бункер для готовых деталей.
- Сварочный робот выполняет сварку собранной детали.
- Цикл повторяется с операции №2.
- Оператор заменяет заполненный бункер с готовыми деталями на пустой.
- Когда запас коробок и приемников коллектора на столе в первой рабочей зоне заканчивается, оператор разворачивает поворотный стол на 180°. Далее цикл повторяется.
Производительность комплекса
Производительность РТК составляет 60 деталей в час при непрерывном цикле работы. Время сварки одной детали составляет порядка 45 - 50 секунд, перемещение заготовок со столов-накопителей на сварочный стол и их прихватка – 10 - 15 секунд. Для обеспечения непрерывной работы РТК необходимо наличие заготовок на столах-накопителях, что должен обеспечить оператор комплекса.Необходимо каждые 10 минут выполнять установку 10 коробок и 10 приемников коллектора в специально оборудованные ячейки на пустом столе-накопителе в строго ориентированном положении, что занимает порядка 1-2 минут.
Преимущества использования данного РТК
- обеспечивает точную сборку, стабильное качество и более эстетичный внешний вид сварных швов;
- работает непрерывно (при наличии заготовок);
- за счет более точной сборки позволяет, после механической обработки, получить деталь с более точной геометрией;
- заменяет 3 сварщиков, позволяя экономить на заработной плате;
- за счёт использования современного инверторного источника сварки позволяет экономить на затраты на электроэнергию.

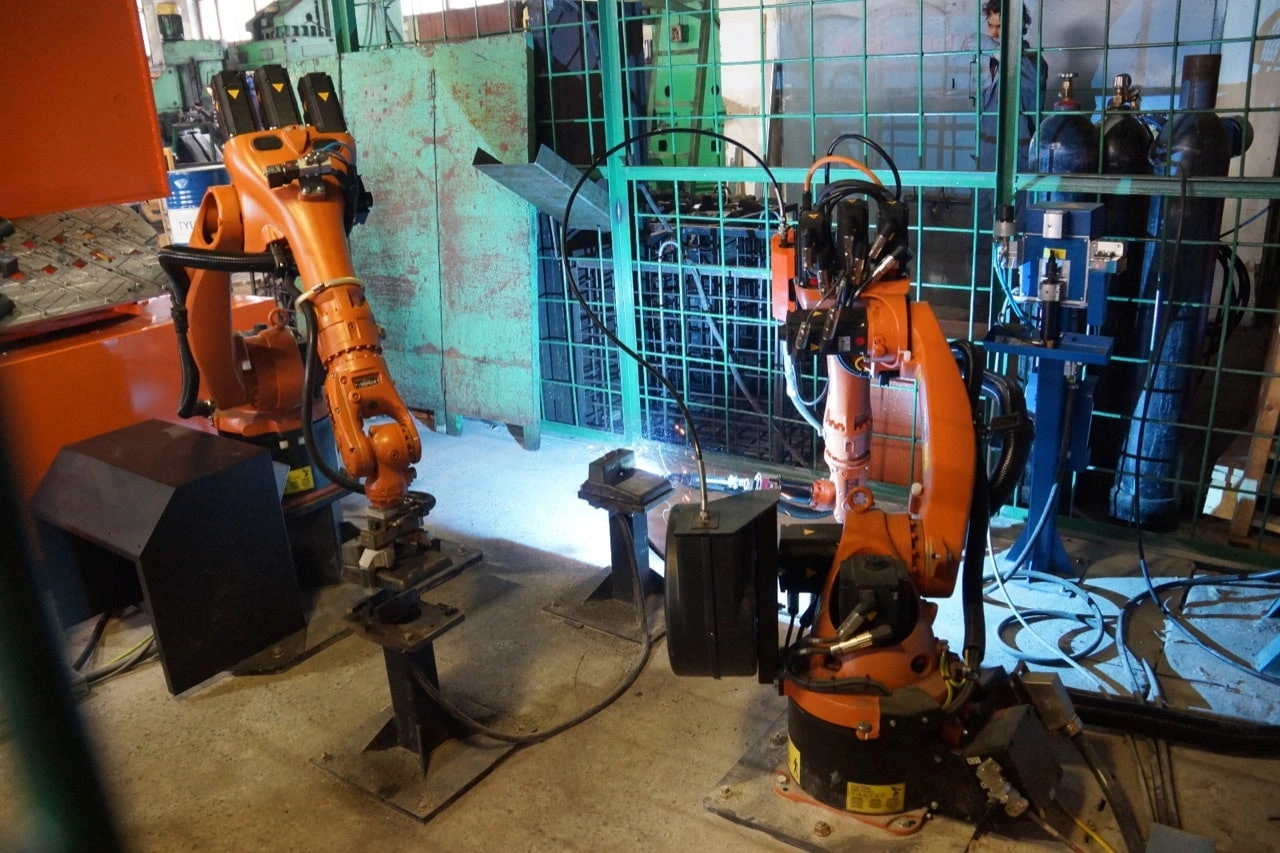

Состав комплекса
- Немецкие промышленные роботы KUKA KR 5 arc.
- Комплект сварочного оборудования Kemppi на базе источника питания KempArc Pulse 450.
- Сварочная горелка Abicor Binzel ROBO WH 500.
- Станция автоматической очистки горелки Abicor Binzel "BRS-CC".
- Устройство защиты горелки от столкновений CAT 2 XL.
- Стол поворотный двух-зонный на 10 изделий в каждой зоне.
- Стол для сварки.
- Захват пневматический PGN-plus 125.
- Система безопасности.
