Сварочные каретки Profsvar

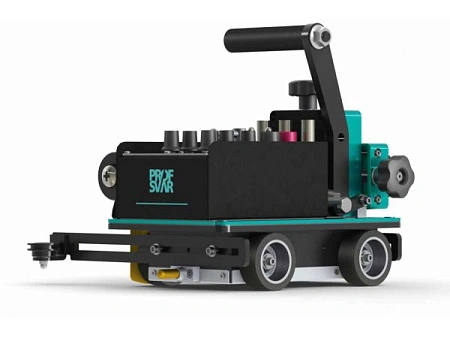

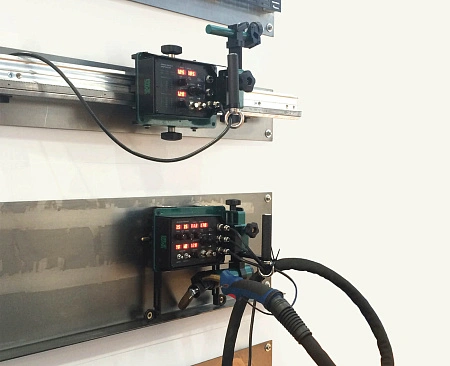

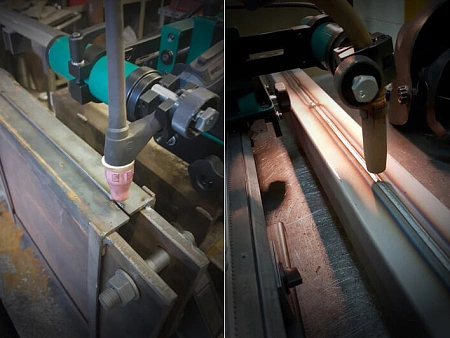

Сварочная каретка PROFSVAR – автоматическое оборудование для перемещения сварочной горелки для полуавтоматической MIG/MAG или аргонодуговой TIG сварки вдоль свариваемого контура. Применяется для автоматизации сварки продольных вертикальных и горизонтальных швов, сварки труб и обечаек. Каретка выпускается в модификациях на шасси с полным приводом на четырех колёсах или на шасси на жёсткой рейке.

Каретка имеет модульную конструкцию. Верхняя часть – блок управления с платами управления, двигателем и салазками для точного позиционирования сварочной горелки по вертикали и горизонтали (±40 мм), держателями горелок с механизмом поперечных колебаний или без него. Нижняя часть – шасси на колёсах с двумя типами направляющих или шасси на жёсткой рейке.

Один и тот же блок управления можно установить как на шасси на колёсами, так и на шасси на рейке. Благодаря встроенному датчику каретка автоматически понимает тип шасси. Поэтому, если вы покупаете сварочную каретку с одним типом шасси, позже вы сможете эту же картеку использовать с другим типом шасси, оплатив только стоимость шасси.

Каретку можно комплектовать двумя типами держателя горелки: с механизмом колебаний и без него. Благодаря модульной конструкции каретку без колебательного механизма можно доукомплектовать колебательным механизмом под более сложные задачи.

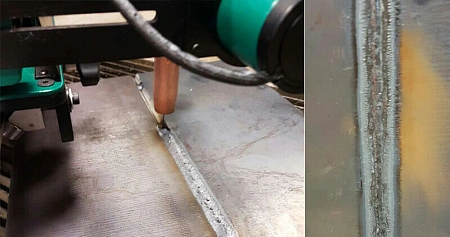

Каретки подходят для полуавтоматической и аргонодуговой сварки. Многие каретки на рынке не предназначены для аргонодуговой сварки из-за воздействия высокочастнотного осциллятора в момент начала сварки. Данная каретка к этому воздействию устойчива.

Технические характеристики каретки Profsvar

Входящее напряжение, В	DC 24 В
Масса каретки	8 кг
Габариты каретки (без учёта держателей горелки)	265 × 150 × 235 мм
Усилие магнита на отрыв	Примерно 30 кг
Двигатель перемещения каретки	Шаговый двигатель, DC 24 В
Передаточное число	27:1
Метод перемещения	4 колесный привод или жёсткая рейка
Скорость перемещения	3 - 180 см/мин (±5 %) на колёсах 3 - 90 см/мин (±5 %) на жёсткой рейке
Клиренс каретки	6 мм
Настройка положения горелки «вниз-вверх»	0 - 40 мм
Настройка положение горелки «влево-вправо»	0 - 40 мм
Угол наклона сварочной горелки	360 °
Двигатель механизма колебаний	Шаговый двигатель, DC 24 В
Передаточное число	369:1
Ширина колебаний	±15˚
Скорость колебаний	1.5 ~ 15 град./сек. (±5 %)
Время задержки в крайних точках	0.0 ~ 9.9 сек
Кабель питания	3 × 0,75 мм2, 29 метров
Предохранитель	3,15 А
Руководство пользователя	1
Внешние разъёмы	Питание, горелка, механизм колебаний
Диаметр колеса	50 мм
Термостойкость шины колеса	250 ˚С
Длина гибкой рейки	1,8 метра
Длина жёсткой рейки	1,5 метра

Цены на сварочные каретки Profsvar

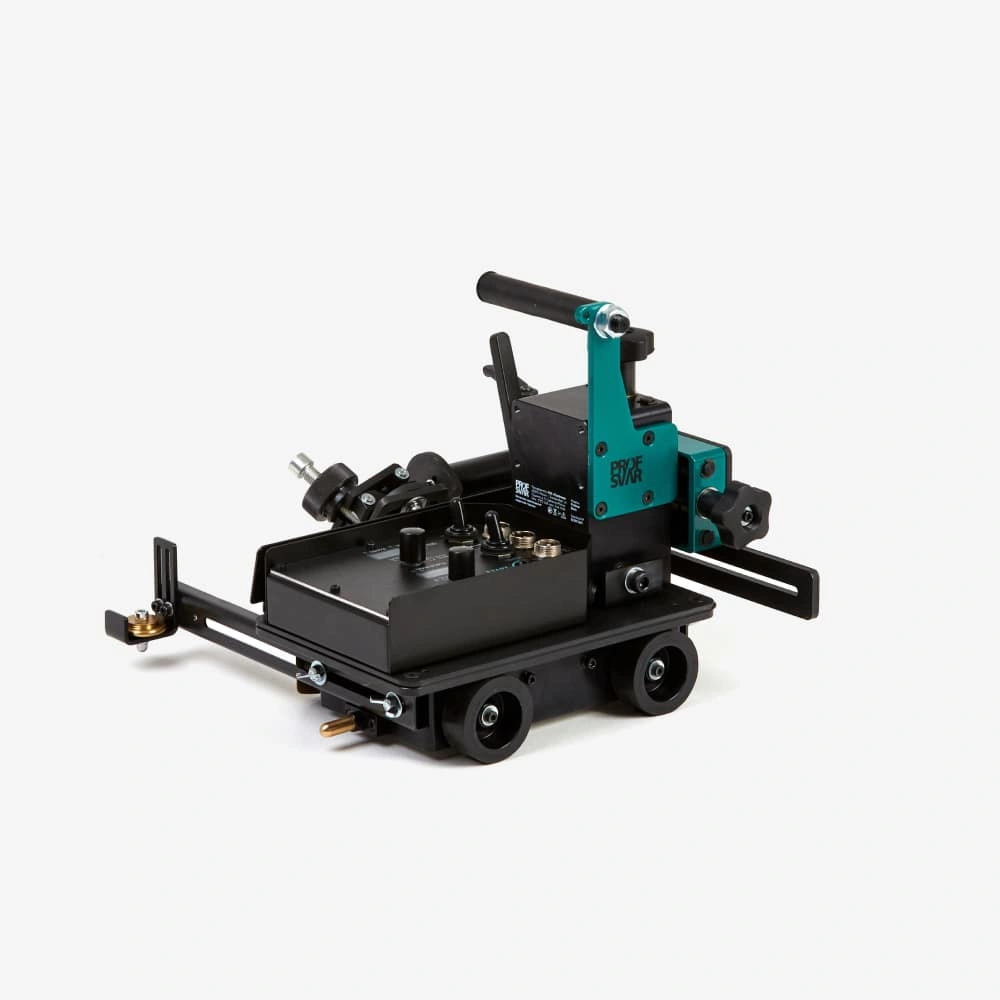

	Profsvar Basic – Каретка с шасси на колесах (полный привод). – Держатель горелки без механизма колебаний сварочной горелки. – 2 упорных ролика или 2 ролика для гибкой рейки на выбор. – Кабель питания 30 метров.	Цена по запросу

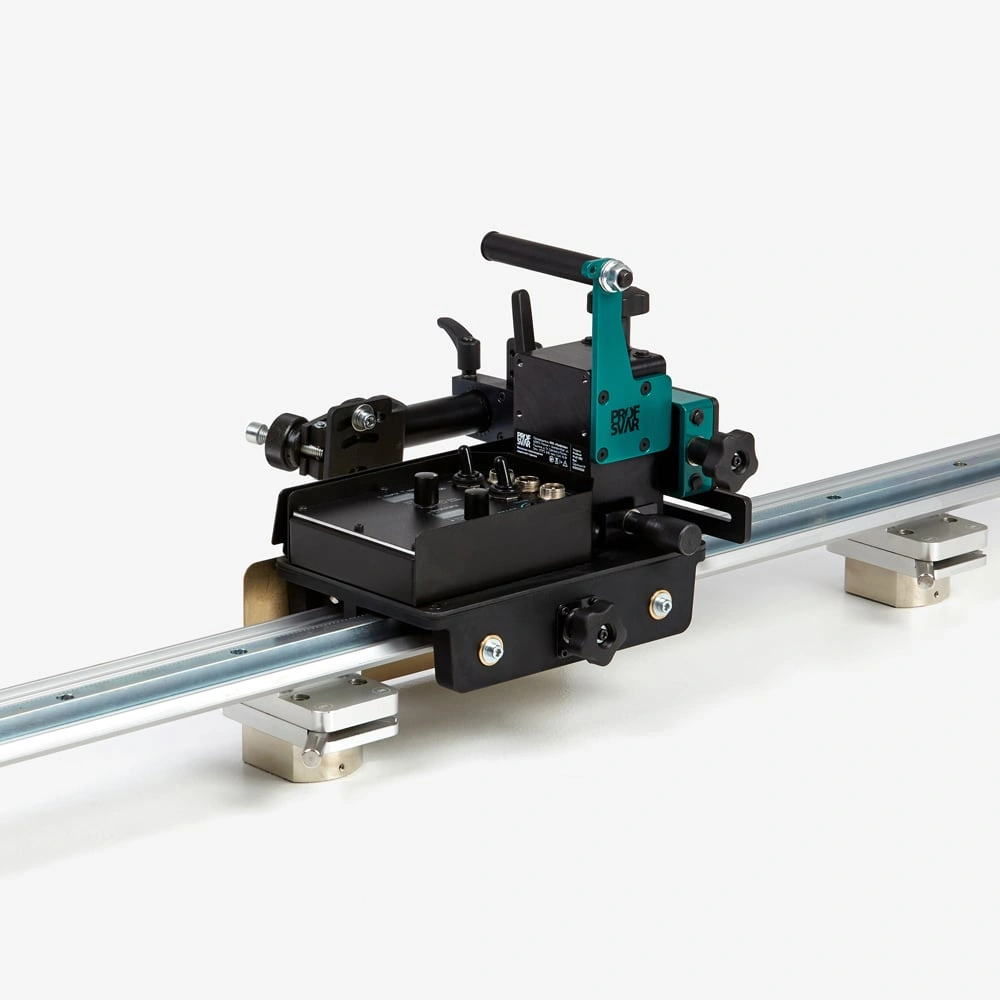

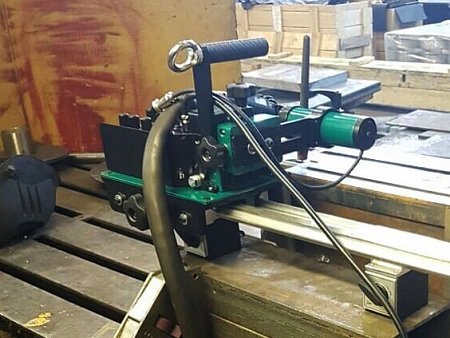

	Profsvar Basic-Rail – Каретка с шасси на жёсткой рейке (рейка оплачивается отдельно). – Держатель горелки без механизма колебаний. – Кабель питания 30 метров. В указанную стоимость рейка не включена.	Цена по запросу

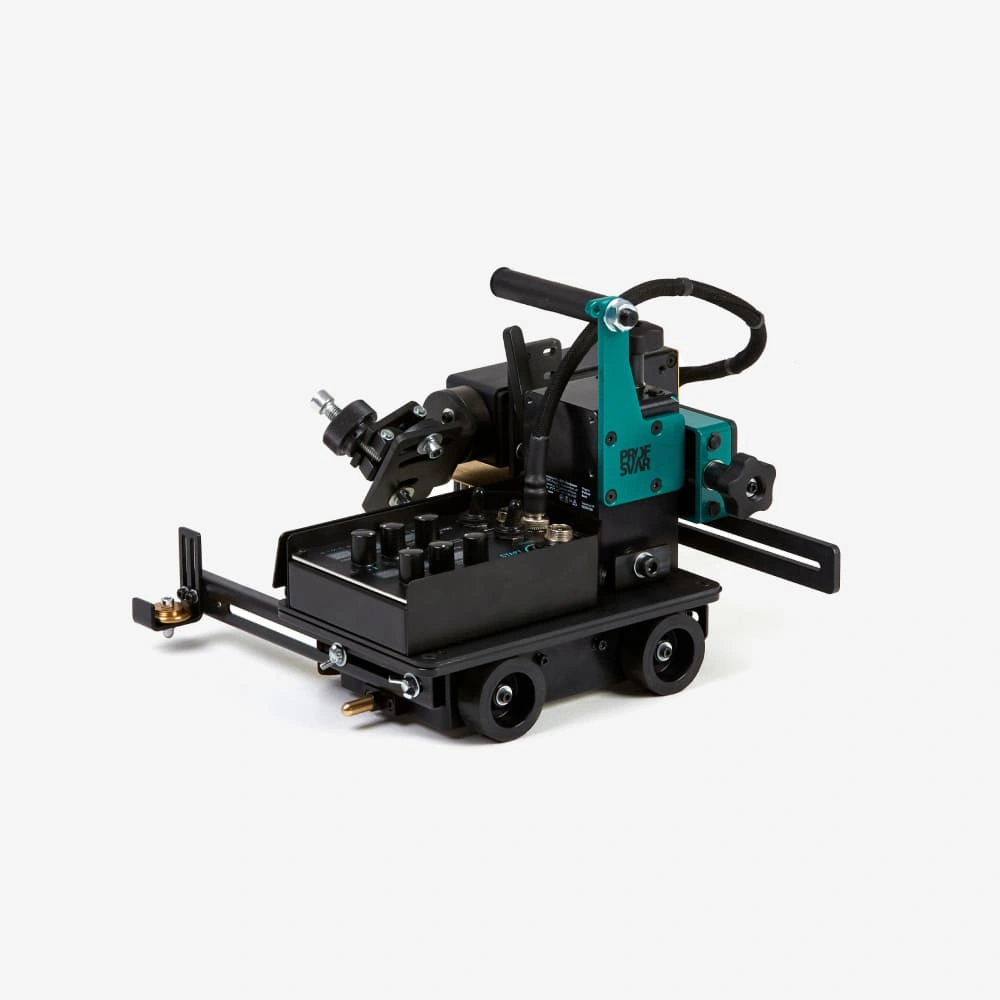

	Profsvar Profi-OSC – Каретка с шасси на колесах (полный привод). – Держатель горелки с механизмом колебаний сварочной горелки. – 2 упорных ролика. – Кабель питания 30 метров.	Цена по запросу

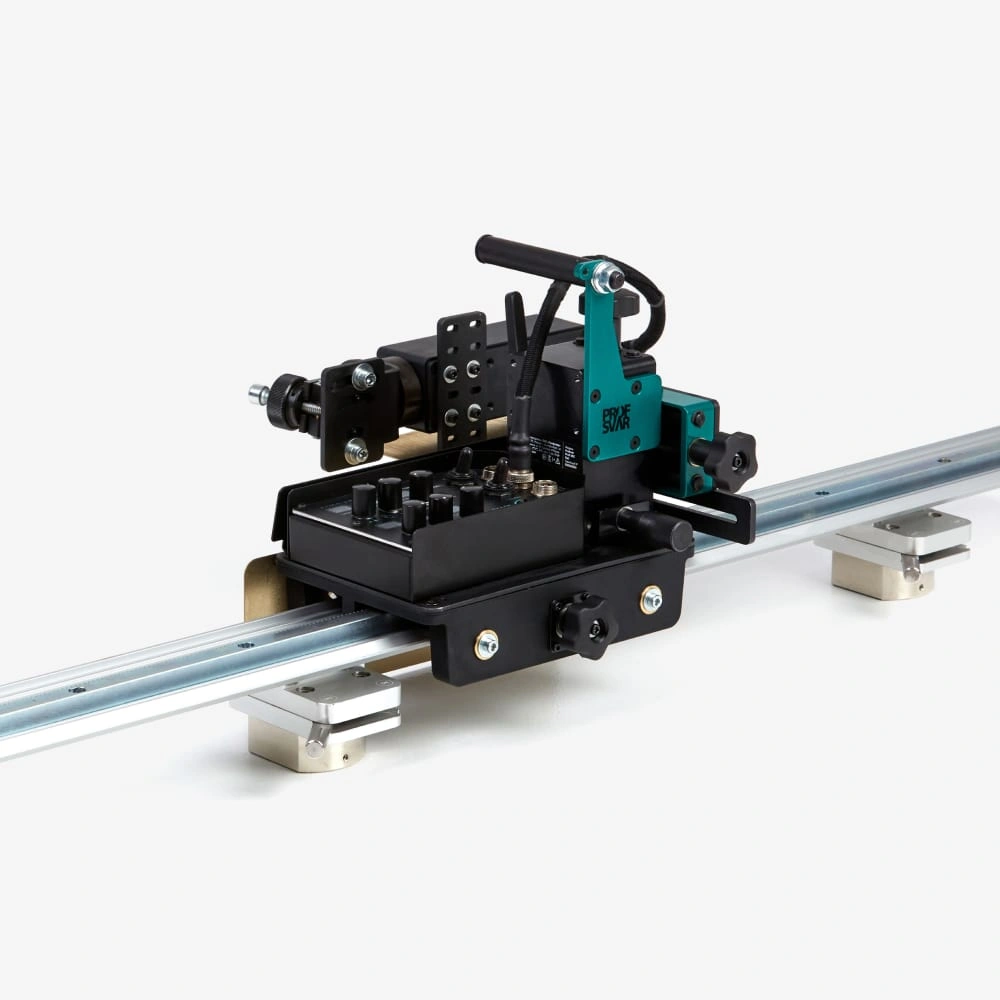

	Profsvar Rail-OSC – Каретка с шасси на жёсткой рейке (рейка оплачивается отдельно). – Держатель горелки c механизмом колебаний. – Кабель питания 30 метров. В указанную стоимость рейка не включена.	Цена по запросу
