Одноосевые двухстоечные позиционеры: Ключ к эффективной роботизации

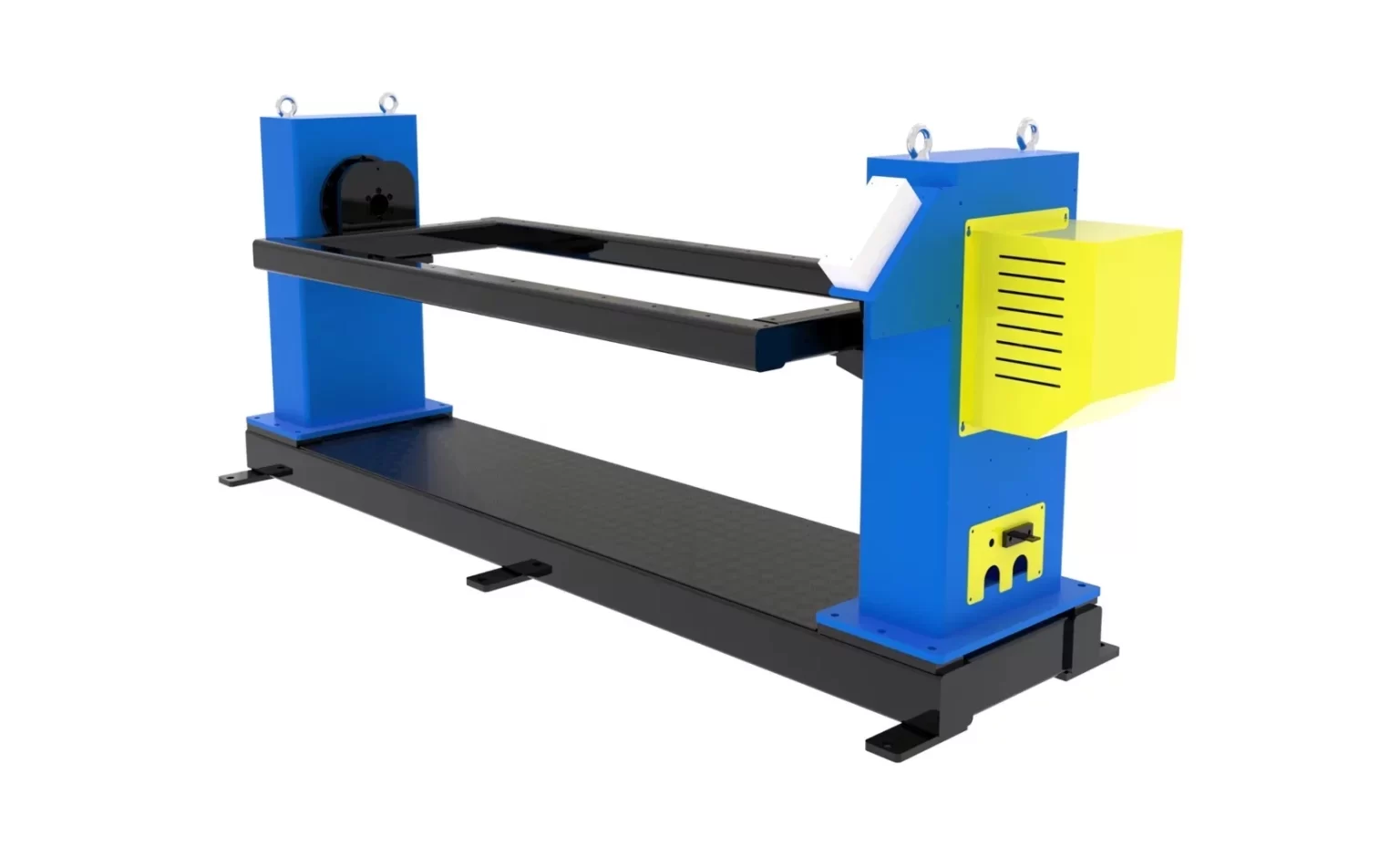

Механическое устройство с одной осью вращения, установленной на двух прочных стойках грузоподъемностью 1000 кг. На этой оси закрепляется платформа, на которую монтируется обрабатываемая деталь. Позиционер точно поворачивает деталь по заданной программе.
Главная задача такого позиционера — подать деталь в зону работы робота под нужным углом и в нужной позиции. Это решает несколько ключевых задач:
- Сокращение количества роботов. Вместо того чтобы использовать два сложных робота, один из которых будет удерживать и позиционировать деталь, а второй — работать с ней, можно использовать один робот-манипулятор и один позиционер. Это значительно снижает стоимость системы.
- Повышение качества и скорости. Робот может работать в своем оптимальном положении (например, сварочный шов всегда находится в удобном для робота положении — «в лодочку»). Это исключает брак, увеличивает скорость сварки и продлевает срок службы сварочного оборудования.
- Гибкость и точность. Программируемое вращение позволяет обрабатывать сложные детали по всему их контуру за одну установку. Высокая точность позиционирования обеспечивает повторяемость и высокое качество на всей партии изделий.
- Автоматизация сложных операций. Позиционер позволяет роботизировать процессы, которые ранее требовали ручного труда, когда рабочий постоянно перемещал тяжелую деталь.
Одноосевой двухстоечный позиционер — это не просто «поворотный стол». Это интеллектуальный компонент роботизированной ячейки, который превращает статичную деталь в подвижную, раскрывая полный потенциал промышленного робота. Его использование ведет к созданию компактных, экономичных и высокопроизводительных автоматизированных решений.
Технические характеристики WB1K-1000
| Модель | WB1K-1000-1880 | WB1K-1000-2580 |
|---|---|---|
| Грузоподъемность (кг) | 1000 | 1000 |
| Расстояние от центра до основания(мм) | 650 | 650 |
| Размер рамы(мм) | 1800x800 | 2500x800 |
| Номинальная скорость вращения (º/сек) | 50 | 50 |
| Максимальная скорость вращения (º/сек, при 2000 об/мин) | 70 | 70 |
| Повторное-позиционирование (мин дуги) | ±1.2 | ±1.2 |
| Угол вращения (º) | ±360 | ±360 |
| Мощность (ВA) | 3000 | 3000 |
| Эксцентриковое расстояние (мм) | ⩽100 | ⩽100 |
| Расстояние центра тяжести (мм) | ⩽200 | ⩽200 |
| Габариты Д*Ш*В (мм) | 2480*800*985 | 3186*800*985 |
