Первая интеграция сварочного источника КЕДР MultiMIG 5000 DP NEO ROBOTIC с роботом KUKA KR6 R1840‑2

Контекст и цель проекта

Цель интеграции — обеспечить надежное цифровое управление сварочным источником со стороны робота и отработать все ключевые сварочные режимы в условиях автоматизированного производства.

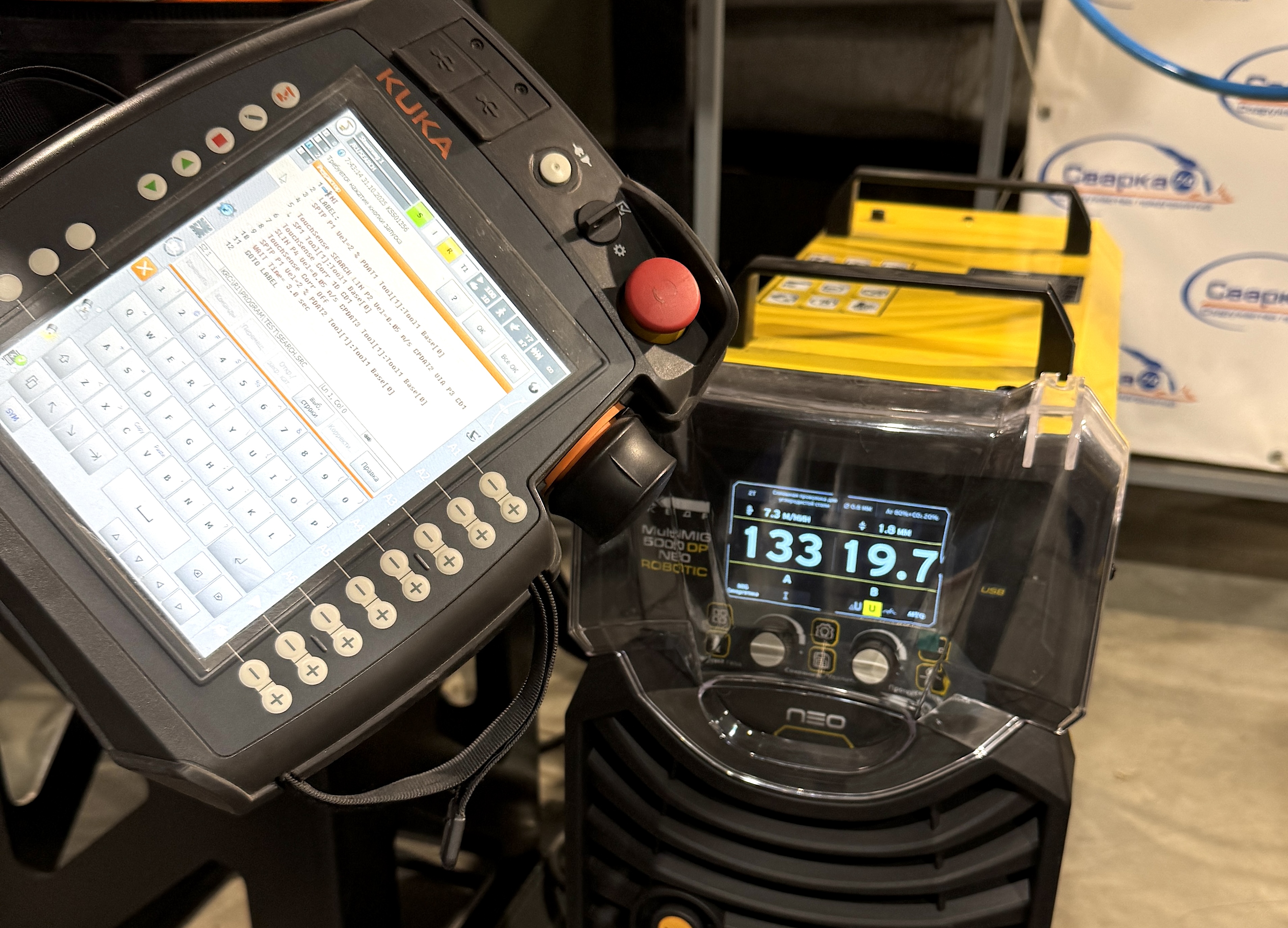

Физически робот и источник связаны одним кабелем — витой парой. Программно обмен организован по промышленному протоколу Ethernet/IP: робот посылает команды управления и параметры, источник возвращает статус и телеметрию.

Ключевые аппараты

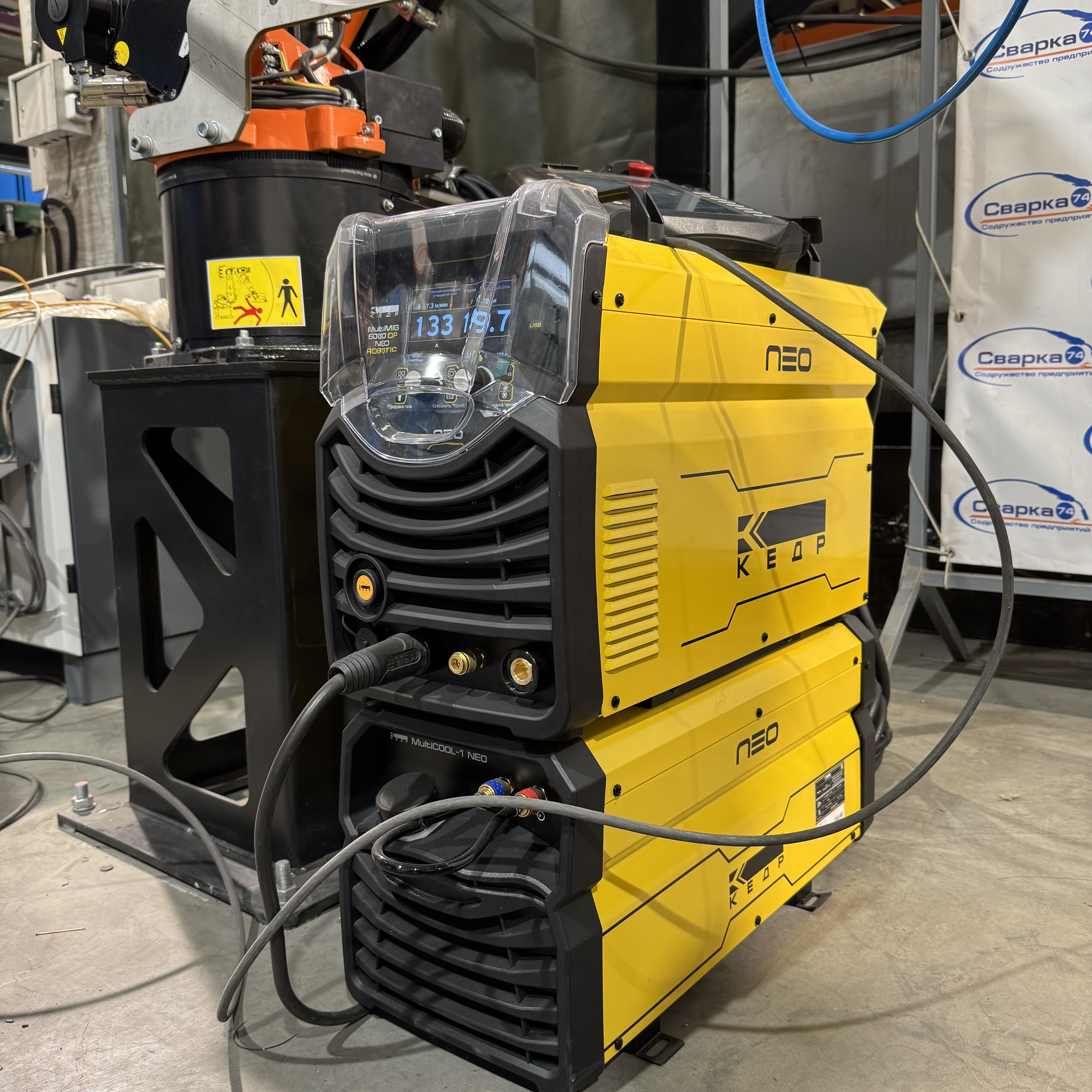

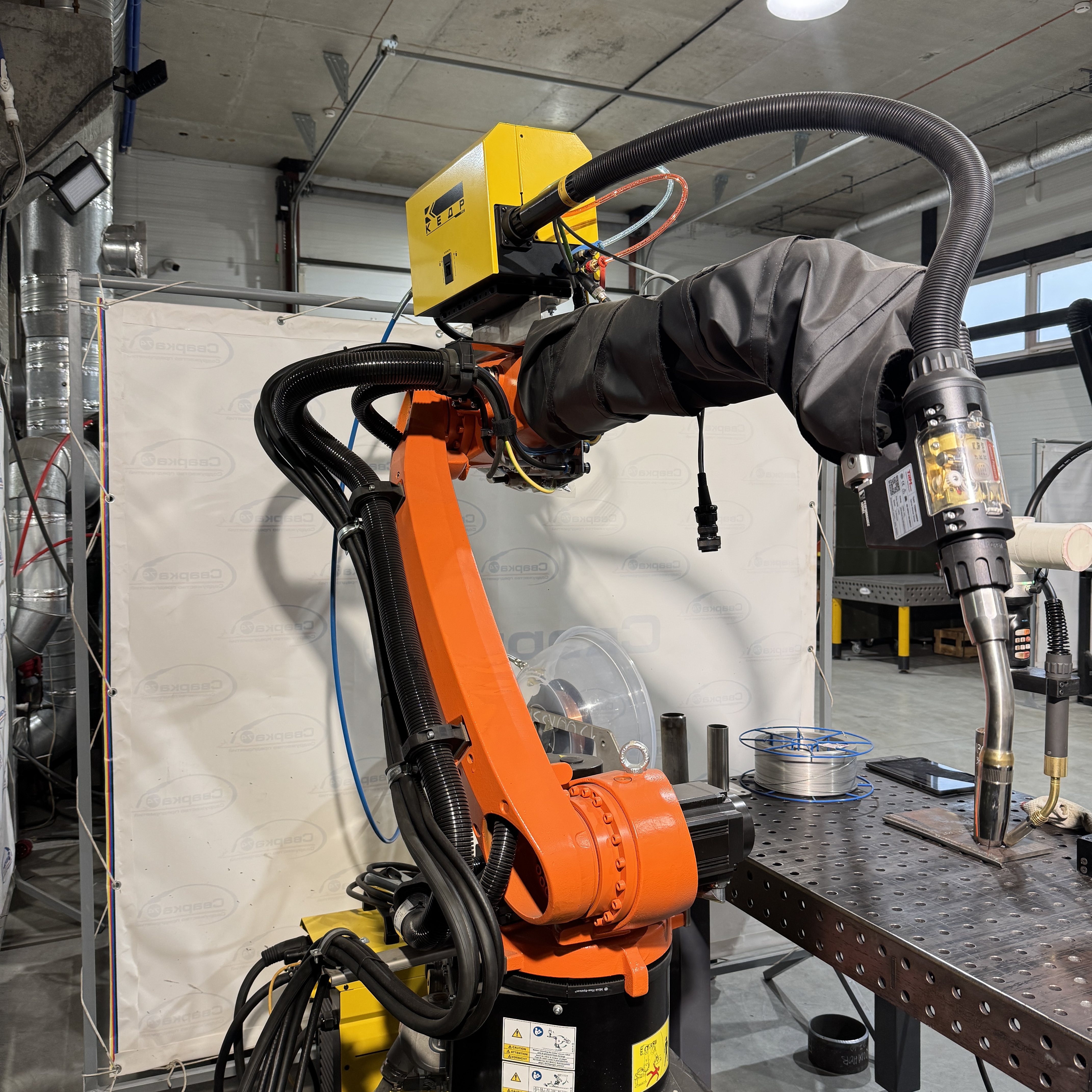

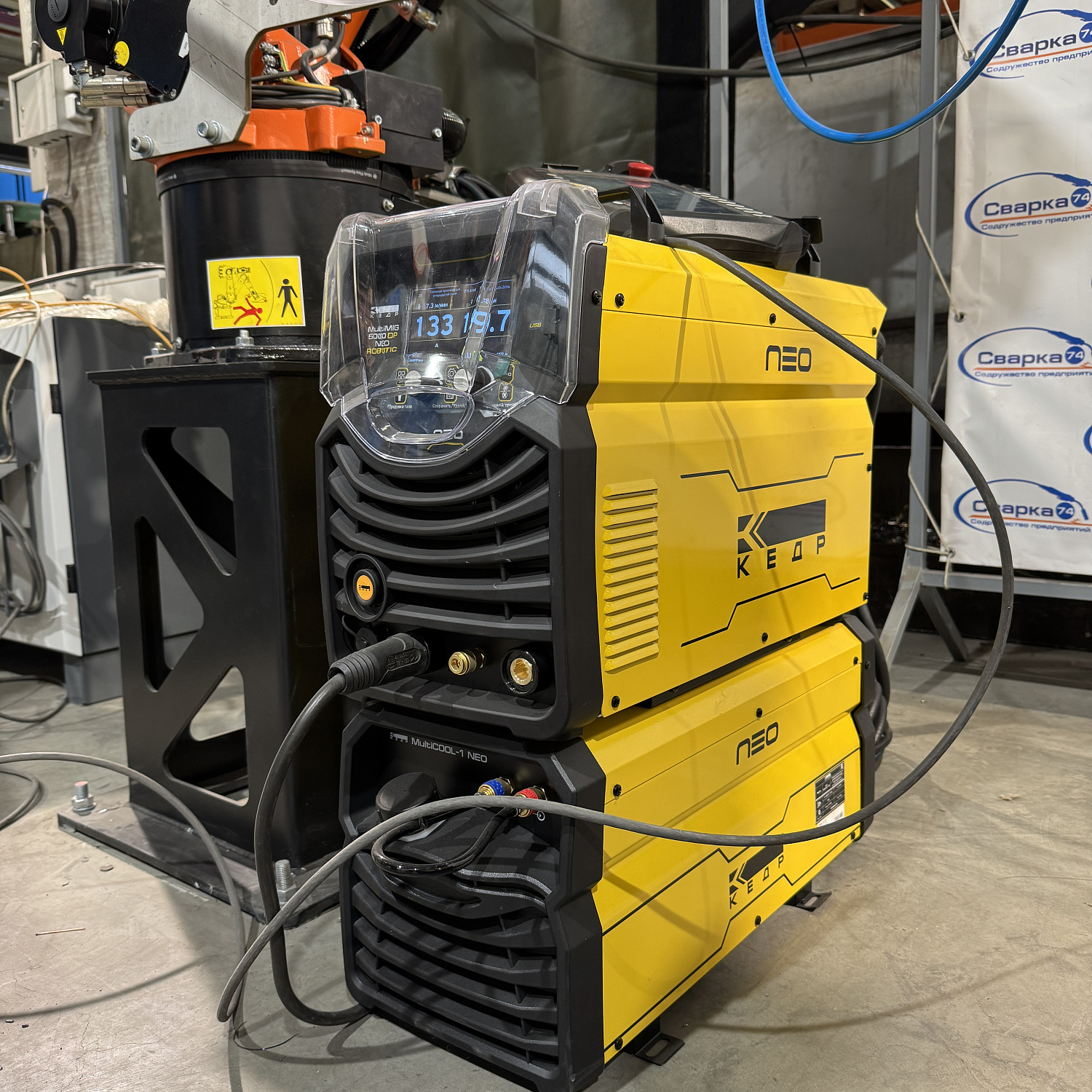

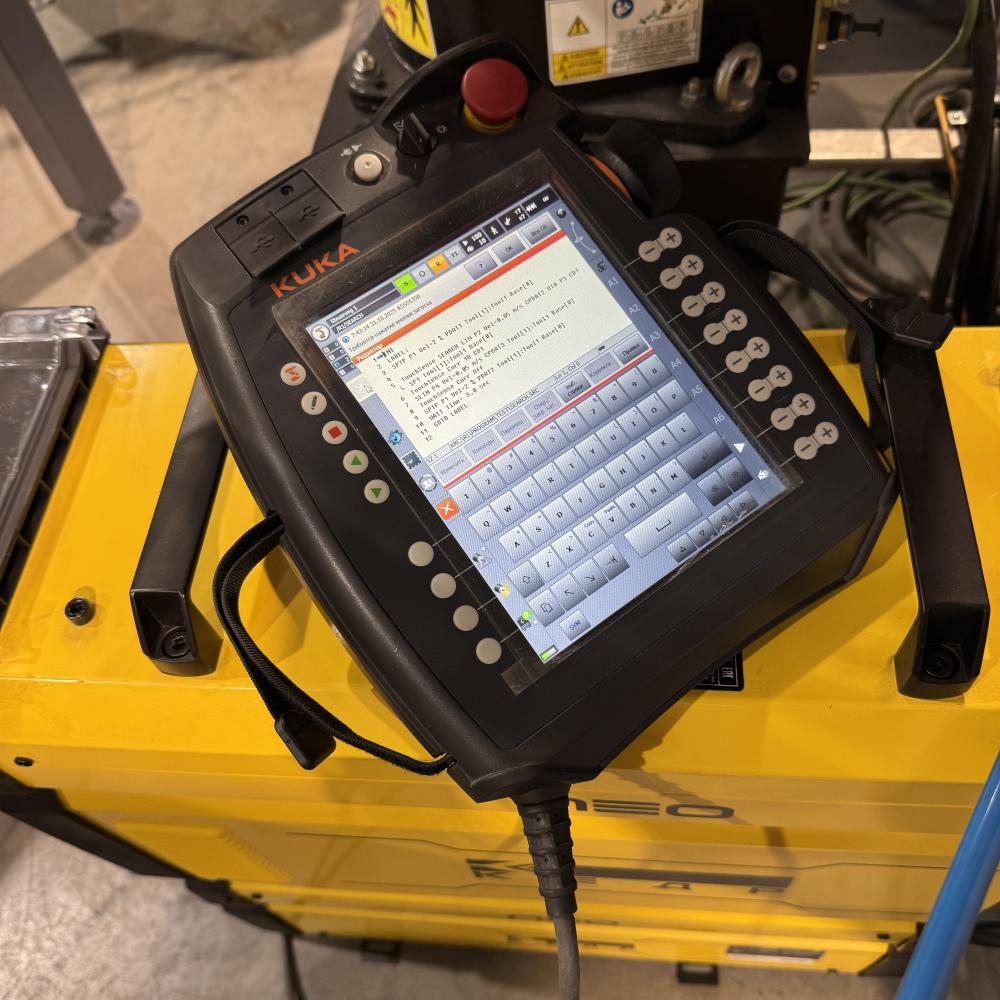

Промышленный робот: KUKA KR6 R1840‑2 — надёжная и распространённая платформа для роботизированной сварки в мелкосерийном и серийном производстве.	Сварочный источник: КЕДР MultiMIG 5000 DP NEO ROBOTIC — новая роботизированная модель с выбором цифровых интерфейсов и поддержкой современных режимов сварки.

Применяемые процессы и средства контроля:

• Настроенные сварочные процессы: MIG, Pulse, Double Pulse.
• Образцы сваривались и наплавлялись на разные материалы для проверки всего диапазона режимов.
• Контроль качества: визуальный контроль и наблюдение процесса с помощью высокочастотной камеры (для анализа динамики дуги и формирования шва). Дополнительные методы контроля (например, НК) использовались по необходимости при выборочных испытаниях.

Как проходила интеграция — по этапам:

1. Подготовка (1-2 дня)

• знакомство с документацией источника и контроллера KUKA;
• проверка совместимости по Ethernet/IP;
• подготовка физического подключения и локальной сети.

2. Базовое соединение и обмен данными (1 день)

• установка витой пары, проверка связи;
• сопоставление тегов/регистров управления и статусов.

3. Настройка сварочных режимов (1–2 дня)

• загрузка параметров MIG / Pulse / Double Pulse;
• калибровка подачи проволоки и синхронизация сигналов;
• серия пробных швов и наплавок.

4. Отладка процесса и тестирование (1–2 дня)

• выполнение серии швов и наплавок на деталях;
• визуальный мониторинг высокочастотной камерой;
• анализ интеграции;
• создание готового решения.

Результаты и выводы:

• Интеграция по Ethernet/IP показала себя надёжной: все заявленные функции источника доступны для управления роботом.
• Все настроенные режимы сварки отработаны в условиях роботизированной ячейки; качество шва стабильно при повторяемых параметрах.
• Проект успешно подтвердил целесообразность использования источников КЕДР в роботизированных решениях, что открывает новые возможности для совместных коммерческих предложений.

«У нас была чёткая задача — реализовать цифровое подключение по Ethernet/IP и проверить, как источник от КЕДР будет вести себя в роботизированной ячейке. Работа прошла быстро и эффективно: протокол оказался правильно реализован, а управление режимами — стабильным. В целом источник показал себя отличным решением для интеграции в автоматизированные линии» — Владимир Баранов, инженер‑робототехник.

Практические рекомендации для производителей и интеграторов:

1. При выборе источника обращайте внимание на наличие промышленных протоколов (Ethernet/IP, Profinet и т.п.) — это сокращает время интеграции.
2. Планируйте тестовый цикл с реальными материалами и рабочими режимами — это даст объективную картину воспроизводимости шва.
3. Используйте видеомониторинг процесса (высокочастотные камеры) для отладки динамики дуги при различных режимах.
4. Проверяйте совместимость сигналов статусов и тревог — правильно настроенный обмен статусами облегчает диагностику и сервис.
