Вращение планшайбы осуществляется с помощью двигателя, оснащенного тахогенератором, который сохраняет скорость вращения постоянной.

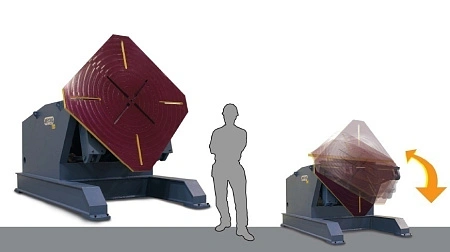

Для моделей TRP 300 – TRP 1200 наклон осуществляется за счет зубчатой передачи, имеющей электрическое управление. Для моделей TRP 2000 – TRP 25000 наклон осуществляется с помощью гидравлического цилиндра с предохранительным клапаном, который сохраняет постоянной скорость наклона, даже если внецентровая нагрузка вызывает изменение уровня наклона.
Для подключения обратного сварочного кабеля применяется скользящий контакт (медь-бронза) нагрузкой 500 А.
Имеется пульт дистанционного управления с элементами управления дублирующими кнопки на основной панели управленпия и кабелем длиной 5 м.
Технические характеристики
Модель | TRP 300 | TRP 500 | TRP 800 | TRP 1200 | TRP 2000 | TRP 3000 | TRP 4500 |
---|---|---|---|---|---|---|---|
Грузоподъёмность, кг | 300 | 500 | 800 | 1 200 | 2 000 | 3 000 | 4 500 |
Диаметр планшайбы, мм | 500 | 700 | 800 | 900 | 1 200 | 1 300 | 1 400 |
Крутящий момент, кг*м | 15 | 50 | 90 | 110 | 210 | 420 | 500 |
Изгибающий момент, кг*м | 50 | 90 | 210 | 310 | 550 | 820 | 1 150 |
Скорость вращения планшайбы, об/мин | 0,3 - 3 | 0,07 - 2,1 | 0,056 - 1,68 | 0,047 - 1,43 | 0,02 - 0,7 | 0,018 - 0,6 | 0,018 - 0,54 |
Наклон | Электр. | Электр. | Электр. | Электр. | Гидравл. | Гидравл. | Гидравл. |
Высота оси вращения, мм | 760 | 797 | 810 | 820 | 900 | 950 | 833 |
Высота плоскости планшайбы, мм | 835 | 918 | 890 | 917 | 1 030 | 1 030 | 987 |
Масса, кг | 170 | 450 | 500 | 630 | 1 130 | 1 463 | 1 900 |
Нагрузка, А | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Модель | TRP 6000 | TRP 8000 | TRP 12000 | TRP 15000 | TRP 20000 | TRP 25000 |
---|---|---|---|---|---|---|
Грузоподъёмность, кг | 6 000 | 8 000 | 12 000 | 15 000 | 20 000 | 25 000 |
Диаметр планшайбы, мм | 1 500 | 2 000 | 2 000 | 2 000 | 2 200 | 2 500 |
Крутящий момент, кг*м | 700 | 900 | 1 300 | 1 600 | 2 200 | 3 000 |
Изгибающий момент, кг*м | 2 000 | 2 500 | 4 000 | 5 000 | 6 500 | 12 000 |
Скорость вращения планшайбы, об/мин | 0,019 - 0,58 | 0,013 - 0,40 | 0,011 - 0,34 | 0,010 - 0,30 | 0,009 - 0,28 | 0,008 - 0,25 |
Наклон | Гидравл. | Гидравл. | Гидравл. | Гидравл. | Гидравл. | Гидравл. |
Высота оси вращения, мм | 950 | 1 100 | 1 300 | 1 570 | 1 800 | 1 770 |
Высота плоскости планшайбы, мм | 1 117 | 1 300 | 1 500 | 1 750 | 1 950 | 2 090 |
Масса, кг | 2 600 | 3 500 | 5 200 | 6 300 | 9 000 | 11 000 |
Нагрузка, А | 500 | 500 | 500 | 500 | 500 | 500 |
